※ 冷凝器原理及特點:
1、能源可達到有效利用
2、空氣得到凈化,有利于環保。可以減少排煙中的有害物質。
3、可將鍋爐熱效率提高5%~8%。
※冷凝換熱器原理
問題:為什么要冷凝?冷凝什么?冷凝過程是什么?
燃料中含有大量氫元素,燃燒產生大量水蒸汽。每1NM3天然氣燃燒后可以產生1.55KG水蒸汽,具有可觀的汽化潛熱,大約為3600KJ/KG,占天然氣的低位發熱量的10%左右。在排煙溫度較高時,水蒸汽不能被冷凝,隨煙氣排放,熱量被浪費。同時,高溫煙氣(N2和CO2等汽體)也帶有大量熱量(煙氣顯熱),一起排放,統稱為排煙損失。要想降低排煙損失必須降低排煙溫度并使煙氣中的水蒸汽冷凝下來將其顯熱和潛熱吸收,這是安裝冷凝換熱器的主要目的。 冷凝過程:冷凝換熱裝置內,利用溫度較低的水冷卻煙氣,實現煙氣溫度降低,靠近換熱面區域,煙氣中水蒸汽冷凝,同時實現煙氣顯熱釋放和水蒸汽汽化潛熱釋放,加熱水,實現熱能回收。
※冷凝鍋爐熱效率分析
1NM3天燃氣燃燒生成理論煙氣量約10.3 NM3(大約12.5KG)。以過量空氣系數1.3為例,產生煙氣14 NM3(大約16.6KG)。取煙氣溫度200℃降低至40℃,放出物理顯熱約1600KJ,水蒸汽冷凝率取50%,放出汽化潛熱約1850 KJ,總計放熱3450 KJ,約是天然氣低位發熱量的10%。若取80%煙氣進入熱能回收裝置,可以提高熱能利用率8%以上,節省天然氣燃料近10%。實際運行中,水蒸汽冷凝率超過60%,天然氣節省可達12%以上。
※節能:煙氣中有大量的水蒸汽(燃料中的H原子燃燒產生)水蒸汽冷凝會釋放大量的凝結潛熱,安裝冷凝換熱器后,排煙溫度可降到130度以下(普通鍋爐排煙溫度220度左右)吸收了煙氣中的顯熱和水蒸汽凝結后的潛熱。鍋爐的熱效率提高至96%以上;你還可以選用分體式燃燒機,并在尾部煙道安裝空氣預熱器,進一步吸收排煙中的顯熱與潛熱,并加熱燃燒用的空氣,使燃料燃燒充分。
※環保:煙氣中的水蒸汽冷凝結露過程中,吸收了煙氣中的NOX、SOX等有害氣體,排放物中的有害氣體大大低于國家排放標準。(冷凝換熱器煙氣側形成的冷凝水需及時排放到中和池中)
※冷凝式鍋爐的顯著優勢:
冷凝節能裝置為了防止排煙凝縮水的酸性腐蝕,材質使用進口不銹鋼制作,導熱性能都比普通管高2倍以上。本裝置組裝在鍋爐上部,使傳熱面上生成的凝縮水可自然排除。綜上所述,冷凝式鍋爐,是傳熱學、物理學、燃燒學、儀器儀表等學科的結晶。它以絕對的經濟性傲視傳統鍋爐。冷凝式鍋爐的推廣,是一場思維的閃耀與觀念的變革,同時,必將會推動熱工領域的發展。
※冷凝式鍋爐發展前景:
冷凝式鍋爐發軔于歐洲。德國、荷蘭、英國、奧地利等國家于上世紀60年代,開發家用冷凝式鍋爐,到80年代末期90年代初期,韓國率先將冷凝式鍋爐應用在大中型工業鍋爐上,冷凝式鍋爐除了具有傳統鍋爐的共性之外,更是制熱機理的大膽革命與突破。

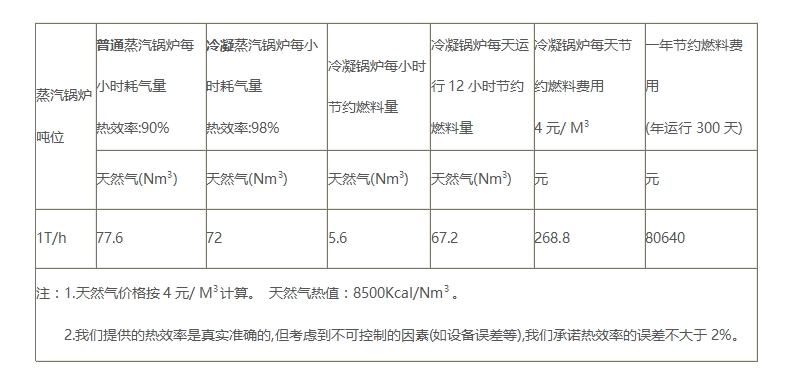

冷凝鍋爐和普通鍋爐的效益分析
